Создать правило типа «Гистограмма»

Чтобы создать правило типа «Гистограмма» для диапазона ячеек, выполните следующие действия:

1.Выделите диапазон ячеек, для которых требуется создать правило.

2.Откройте окно Создание правила форматирования одним из следующих способов:

•Во вкладке Главная, в группе Данные нажмите на стрелку справа от кнопки (Создать правило форматирования) и в выпадающем меню выберите пункт Гистограмма.

•Во вкладке Данные нажмите на стрелку справа от кнопки Условное форматирование и в выпадающем меню выберите пункт Гистограмма.

•Правой кнопкой мыши щелкните по любой ячейке выделенного диапазона и выберите пункт контекстного меню Создать правило форматирования > Гистограмма.

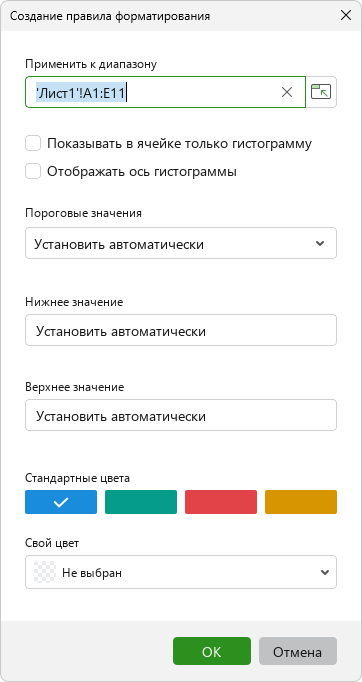

3.В окне Создание правила форматирования:

•В поле Применить к диапазону подставляется адрес выделенного ранее диапазона. При необходимости адрес можно скорректировать. Для этого введите его в поле вручную, или, нажав кнопку (Выбрать значения), выделите диапазон в документе, после чего нажмите кнопку (Выбрать значения) еще раз для вставки адреса в поле.

•Выберите опцию Показывать в ячейке только гистограмму, если хотите отобразить только гистограмму, скрыв значения, содержащиеся в ячейках.

•Выберите опцию Отображать ось гистограммы для более наглядной визуализации положительных и отрицательных значений: если все значения диапазона положительные, ось располагается слева (начало шкалы у нуля); если все значения диапазона отрицательные, ось располагается справа (конец шкалы у нуля); если диапазон содержит и положительные, и отрицательные значения, ось располагается внутри шкалы, в месте, примерно соответствующем нулю.

•В выпадающем списке Пороговые значения выберите способ определения нижнего и верхнего пороговых значений.

•Для выбранного способа (кроме «Наименьшее и наибольшее» и «Автоматически») в соответствующих полях ввода задайте пороговые значения. Для некоторых способов доступна корректировка значения в поле ввода с помощью стрелок. Для способа Результаты формул возможен выбор ячеек со значениями / формулами с помощью кнопки (Выбрать значения).

•Выберите цвет из предложенного набора в блоке Цвет гистограммы или задайте пользовательский цвет в блоке Свой цвет. Способы выбора цвета с помощью стандартной панели описаны, например, в разделе Цвет текста.

4.Нажмите кнопку OK.

«МойОфис Таблица» также поддерживает следующие параметры правил типа «Гистограмма», которые были созданы в сторонних редакторах, без возможности их настройки при создании правила:

–границы гистограммы;

–направление;

–цвет оси;

–настройка цвета гистограммы (градиент);

–положение оси (Нет / Середина ячейки / Автоматически).
